收藏篇|立三EtherCAT与汇川H5U系列连接指南

新闻来源:立三机电发布日期:2021-04-10

感谢您选择立三机电产品,本文章针对立三ECXXE系列总线步进驱动器与汇川H5U通过EtherCAT通信进行连接时的步骤进行讲解。



立三机电

​ECxxE系列总线步进驱动器



1. 准备/布线



1.1准备

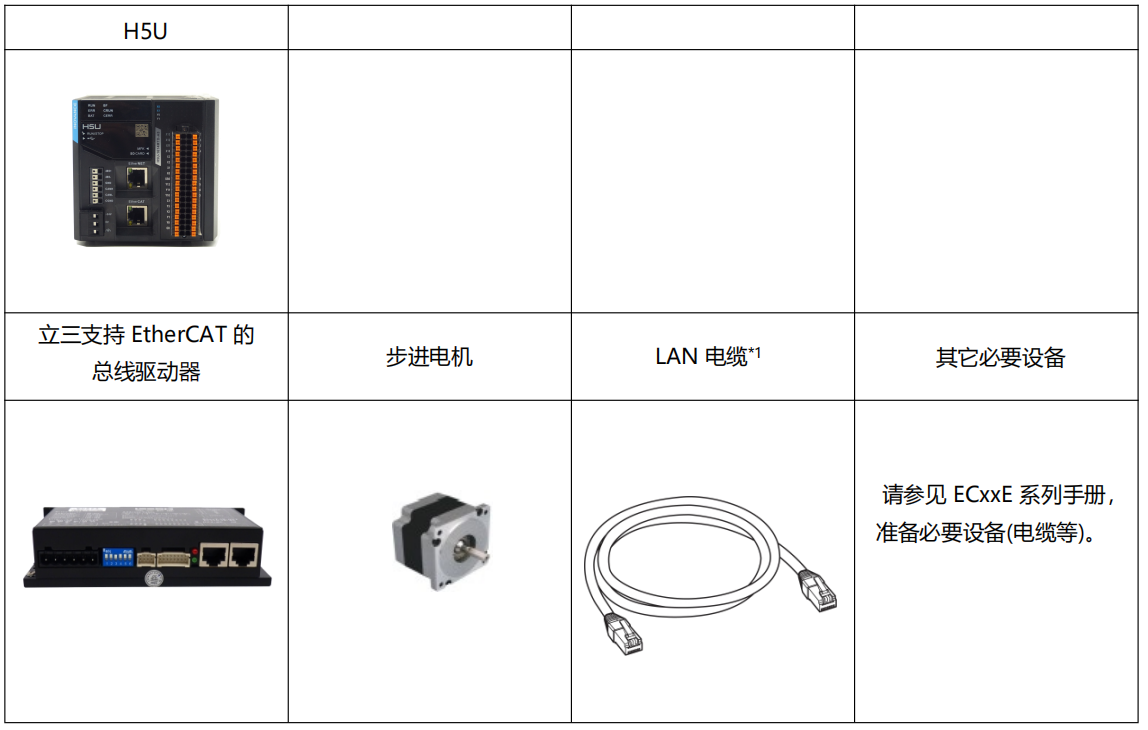

请准备以下设备。



收藏篇|立三EtherCAT与汇川H5U系列连接指南



*15e 类 STP(屏蔽双绞线)。推荐采用铝带和编织的双重遮蔽的 STP 电缆。



1.2布线示意图

通过LAN电缆连接H5U的EtherCAT端口和步进驱动器的IN端口。连接多台步进驱动器时, 如下图所示, 请通过LAN电缆连接前边驱动器的OUT端口和后边驱动器的IN端口





收藏篇|立三EtherCAT与汇川H5U系列连接指南



2. H5U的设定



通过AutoShop执行H5U的设定。





2.1连接PC和CPU单元 。



打开CPU单元本体的USB护罩,通过USB电缆连接PCH5U单元。





收藏篇|立三EtherCAT与汇川H5U系列连接指南





2.2启动AutoShop,测试PC与H5U连接状态



单击菜单的”工具”->” 通讯设置”或者单击工具栏的“测试通讯状态”按钮。设定PLC类型为H5U确定。弹出通讯设置窗口,设定通讯方式为USB。点击测试,弹出连接状态已连接,点击确定



收藏篇|立三EtherCAT与汇川H5U系列连接指南

收藏篇|立三EtherCAT与汇川H5U系列连接指南

收藏篇|立三EtherCAT与汇川H5U系列连接指南



收藏篇|立三EtherCAT与汇川H5U系列连接指南

收藏篇|立三EtherCAT与汇川H5U系列连接指南





2.3新建工程。

单击“文件”->“新建工程”或单击工具栏中“新建工程”按钮, 弹出”新建工程” 对话框,设置好相应信息选择确定



收藏篇|立三EtherCAT与汇川H5U系列连接指南





2.4 EtherCAT轴设定与从站设定。

2.4.1 导入设备XML

鼠标右键单击窗口右边工具箱“EtherCAT Devices”,选择“导入设备XML”,并从弹出窗口选择“LS_StepperDriver”的XML文件(该文件由我司立三机电提供),点击确定。弹出“导入成功,重启软件后生效”



收藏篇|立三EtherCAT与汇川H5U系列连接指南

收藏篇|立三EtherCAT与汇川H5U系列连接指南

收藏篇|立三EtherCAT与汇川H5U系列连接指南

・文件名称:LS_StepperDriver_10x.xml





2.4.2 添加EtherCAT从站,与添加运动控制轴

执行完4.1,步骤,重启软件,重新执行1,2,3步骤。点击工具箱展开Other Devices选项,双击“EC86E”添加EtherCAT从站。



  收藏篇|立三EtherCAT与汇川H5U系列连接指南

收藏篇|立三EtherCAT与汇川H5U系列连接指南

 右键“运动控制轴”选择“添加轴”

收藏篇|立三EtherCAT与汇川H5U系列连接指南



2.4.3 从站以及轴详细设定

2.4.3-1 双击工程管理中的“EtherCAT”,在“常规设置”设置“循环时间”。推荐设定循环时间为2000us



收藏篇|立三EtherCAT与汇川H5U系列连接指南





2.4.3-2 轴设定

双击“运动控制轴”->“Asix_0”,弹出轴设置页面,选择“基本设置,并将页面设置成如下。



收藏篇|立三EtherCAT与汇川H5U系列连接指南

*“单位换算设置”、“模式/参数设置”与“原点返回设置”这三项根据客户需求自行设定,详情请查看汇川公司H5U相关资料。



2.4.3-3 双击工程管理中的“EtherCAT”->“LS-ECXX”,打开从站设置页面。





收藏篇|立三EtherCAT与汇川H5U系列连接指南

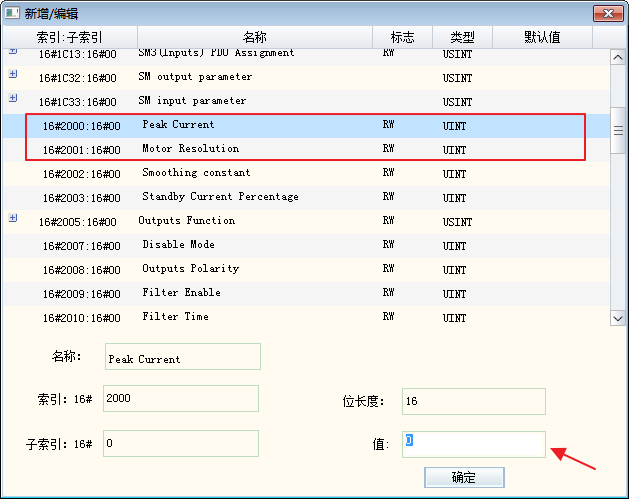

设置“启动参数”,点击“增加”按钮,弹出“新增/编辑”窗口,我司推荐添加16#2000(额定电流)16#2001(运行细分)两项,根据实际工程需求设定这两项的值。



收藏篇|立三EtherCAT与汇川H5U系列连接指南



收藏篇|立三EtherCAT与汇川H5U系列连接指南



*“I/O功能映射”根据客户需求自行设定
